Le tableau électrique est le centre nerveux de votre maison. Il distribue l’électricité dans chaque pièce, protège les habitants contre les électrocutions et prévient les incendies liés aux surcharges. Pourtant, pour beaucoup, il reste une boîte mystérieuse qu’on n’ouvre que quand « ça saute ». Le comprendre, c’est comme lire le tableau de bord d’une voiture : savoir à quoi servent les voyants et les leviers, c’est rouler en sécurité. Et c’est la norme NF C 15-100 qui impose cette architecture précise.
⚡ L’essentiel en 30 secondes
- L’électricité suit un trajet : réseau → compteur Linky → disjoncteur d’abonné → tableau, où chaque circuit est protégé.
- Dans le tableau : les différentiels 30 mA protègent les personnes, les disjoncteurs protègent les circuits, le parafoudre protège les appareils, la terre évacue les défauts.
- La norme NF C 15-100 impose au moins 2 différentiels (dont 1 type A), des circuits dédiés, une GTL et des liaisons équipotentielles en salle de bain.
01 Le parcours de l’électricité : du réseau à vos prises
Avant d’arriver à vos prises, le courant suit un trajet logique. On peut le comparer à une rivière : le réseau est la source, le Linky le compteur d’eau, le disjoncteur d’abonné la vanne principale, et le tableau le réseau de canalisations qui répartit l’eau pièce par pièce avec des robinets de sécurité.
- Le réseau public
L’électricité arrive depuis le réseau de distribution jusqu’à votre logement.
- Le compteur Linky
Il mesure vos consommations et applique la puissance maximale de votre contrat.
- Le disjoncteur d’abonné
Le « garde-barrière » : il coupe toute l’installation en cas de problème majeur.
- Le tableau électrique
Il distribue le courant ; chaque circuit (prises, réfrigérateur, pompe à chaleur…) y est protégé individuellement.
02 Linky et disjoncteur d’abonné : les gardiens en amont
Le compteur Linky ne protège pas directement : il mesure et contrôle l’énergie et la puissance. Avec un abonnement 9 kVA, par exemple, si vous dépassez 9 000 W de consommation simultanée, le Linky coupe automatiquement.
Le disjoncteur d’abonné (AGCP), placé juste après le Linky, protège contre les surcharges et les courts-circuits. Si un appareil défectueux provoque une intensité trop forte, il coupe tout avant que les câbles ne chauffent et ne provoquent un incendie.

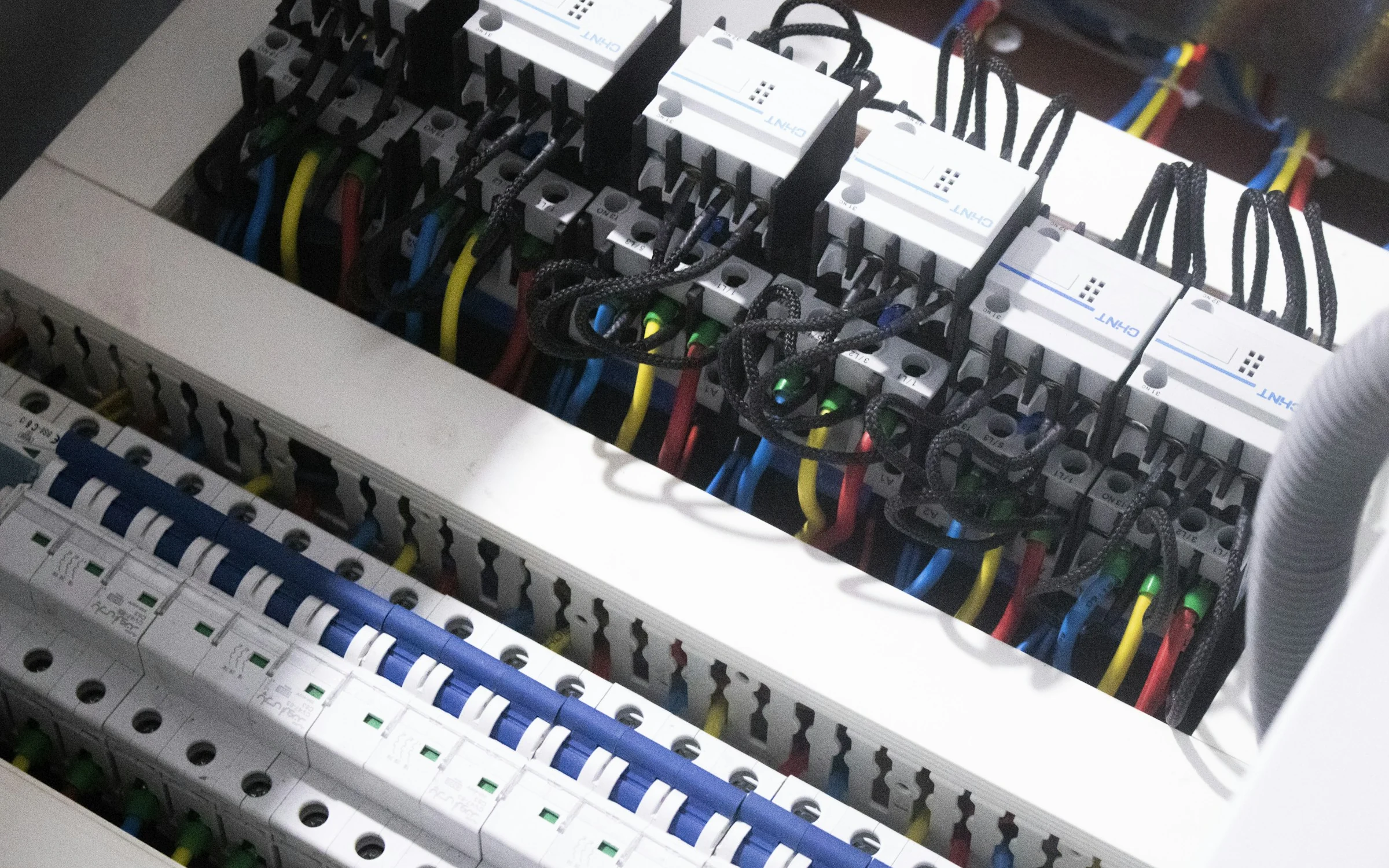

03 Le tableau : une organisation en couches
Dans le tableau, chaque étage a sa logique. On peut le voir comme une ville organisée : les différentiels sont la police (ils surveillent en permanence et coupent en cas de danger), les disjoncteurs sont les feux rouges (ils régulent chaque rue), le parafoudre est le paratonnerre, et la terre est la sortie de secours.
L’interrupteur différentiel 30 mA protège les vies. Il mesure en permanence la différence entre le courant qui entre et celui qui ressort. Si un fil dénudé touche la carcasse d’un lave-linge et qu’une personne le touche, une partie du courant s’échappe par son corps : le différentiel détecte cette fuite et coupe instantanément. Sans lui, une fuite peut être mortelle.
Les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges et les courts-circuits : un four (3 000 W) et une bouilloire (2 000 W) sur la même ligne, et le disjoncteur 16 A coupe pour éviter l’échauffement ; deux fils qui se touchent, et il coupe immédiatement pour éviter l’incendie.
Le parafoudre (SPD) protège vos équipements sensibles. En cas d’orage proche, sans parafoudre la surtension peut griller télé, box et frigo ; avec, l’excès est envoyé vers la terre — comme un paratonnerre qui détourne l’éclair.
La prise de terre évacue les courants anormaux vers le sol. Si un chauffe-eau fuit électriquement, le courant part dans la terre et le différentiel coupe, au lieu de traverser la personne qui le touche. C’est la trappe de secours de l’installation.
04 Le tableau, élément par élément
Sélectionnez un composant pour découvrir son rôle, ce qu’il protège et un exemple concret :
Les protections du tableau
Chaque module a une mission précise.
Un tableau conforme combine ces éléments selon la norme NF C 15-100, adaptés à la taille et aux usages de votre logement.
05 Les automatismes : le confort intelligent
Au-delà des protections, le tableau peut intégrer des automatismes :
- Contacteur heures creuses : déclenche le chauffe-eau la nuit, quand le réseau signale les heures creuses.
- Délesteur : coupe momentanément le chauffe-eau si le four, les plaques et le chauffage tournent ensemble — de quoi éviter qu’un abonnement 9 kVA ne saute.
- Télérupteurs : permettent d’allumer une lampe depuis plusieurs interrupteurs.
06 La norme NF C 15-100 : pourquoi tant de règles ?
La norme impose notamment :
- Au moins 2 interrupteurs différentiels (dont au moins 1 de type A).
- Des circuits dédiés pour les gros électroménagers (four, plaque, lave-linge…).
- Une GTL (gaine technique de logement) pour centraliser compteur, disjoncteur et tableau.
- Des liaisons équipotentielles en salle de bain.
Pourquoi ? Pour protéger les personnes contre l’électrocution, les biens contre l’incendie, et rendre le tableau lisible et évolutif.
07 Exemples de tableaux types
| Logement | Configuration type |
|---|---|
| Appartement T2 | 2 rangées, 2 différentiels, circuits regroupés, chauffe-eau en heures creuses. |
| Maison familiale | 3 à 4 rangées, plusieurs circuits spécialisés, parafoudre recommandé. |
| Maison moderne (VE + solaire) | Disjoncteur dédié IRVE, parafoudre obligatoire, gestionnaire d’énergie couplé au Linky. |
08 Conclusion
Le tableau électrique est un système organisé qui protège et répartit : le Linky surveille, le disjoncteur d’abonné coupe en cas de danger, les différentiels protègent les personnes, les disjoncteurs protègent les circuits, la terre évacue les défauts et les automatismes optimisent l’énergie. Chez ROY HABITAT, à Parthenay et dans les Deux-Sèvres, nous réalisons des installations conformes à la NF C 15-100, avec des tableaux clairs, sécurisés et prêts pour les usages modernes. Un tableau bien conçu, c’est la garantie d’une maison protégée et évolutive.
⚡ServiceInstallation et mise aux normes de votre tableau électrique→ 🔌Sur le même thèmeRénovation électrique : prix, normes et conseils→ 🔀Aller plus loinMonophasé ou triphasé : comment savoir et quand changer ?→09 Questions fréquentes
Quelle différence entre un différentiel et un disjoncteur ?
L’interrupteur différentiel (30 mA) protège les personnes : il détecte une fuite de courant vers la terre et coupe pour éviter l’électrocution. Le disjoncteur divisionnaire protège les circuits et les câbles contre les surcharges et les courts-circuits. Les deux sont complémentaires et obligatoires.
Le parafoudre est-il obligatoire ?
Il est obligatoire dans certains cas (zone de risque foudre, présence d’un paratonnerre, installation alimentant des équipements sensibles comme une borne IRVE ou du photovoltaïque) et fortement recommandé partout ailleurs. Il protège vos appareils des surtensions, notamment en cas d’orage.
Combien de différentiels impose la NF C 15-100 ?
Au minimum 2 interrupteurs différentiels 30 mA, dont au moins 1 de type A (réservé aux circuits comme la plaque de cuisson, le lave-linge ou la borne de recharge). Le nombre exact dépend du nombre de circuits : la norme limite le nombre de circuits par différentiel.
À quoi sert la GTL ?
La GTL (gaine technique de logement) centralise en un seul endroit le compteur, le disjoncteur d’abonné, le tableau et les arrivées courant faible (box, téléphone). Elle rend l’installation lisible, accessible et évolutive, comme l’exige la NF C 15-100.
Quand faut-il refaire son tableau électrique ?
Quand il comporte d’anciens fusibles à broche, qu’il manque de différentiels 30 mA ou de prise de terre, qu’il est saturé (plus de place pour de nouveaux circuits) ou non conforme lors d’une rénovation. Un tableau vétuste est un risque réel d’électrocution et d’incendie : sa remise aux normes est prioritaire.
